陶瓷刀閘閥

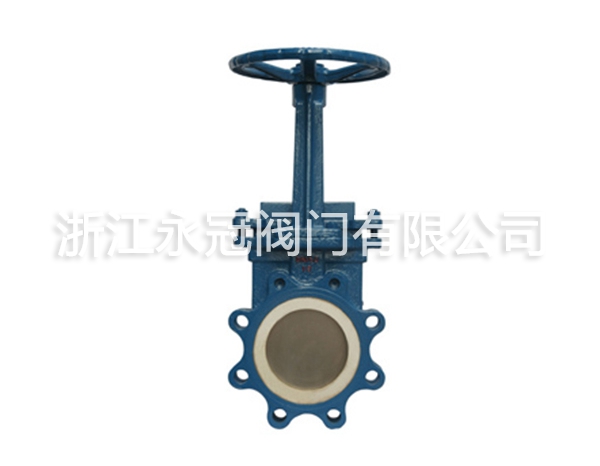

手動陶瓷梅花型刀閘閥PZ43TC

立即咨詢

陶瓷刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂，刀型閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，Zui常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

陶瓷刀閘閥具備電動、手動、電液動、手液動多種驅動方式，對于電動、電液動驅動閥門可以有Xiao實現遠程控制及開度指示，閥門若節流或調節使用開度遠程調整誤差可控制在1.0mm之內，運行時自鎖性能良好。

陶瓷刀閘閥安裝要點：

1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

4、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。

5、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
