深度解析：氣動陶瓷雙閘板閥的工作原理與結構特點

發布日期：[2024-06-21] 點擊率：

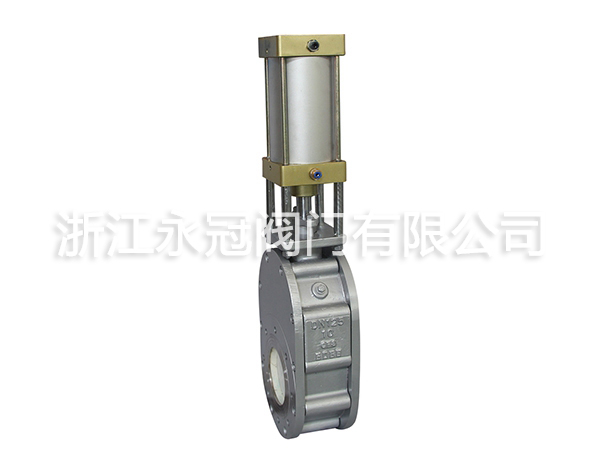

氣動陶瓷雙閘板閥是一種專為處理高磨損、強腐蝕性介質設計的高性能閥門，結合了氣動控制的便利性和陶瓷材質的優良耐腐蝕、耐磨耗性能。以下是其工作原理與結構特點的深入解析：

氣動陶瓷雙閘板閥工作原理

驅動方式：氣動陶瓷雙閘板閥主要通過氣缸提供動力。當控制系統發出信號時，壓縮空氣進入氣缸，推動活塞及相連的閥桿，使兩個平行設置的陶瓷閘板沿著預定軌道移動，實現閥門的開啟或關閉。

啟閉過程：在開啟狀態下，氣動驅動使兩塊陶瓷閘板分別向兩側移動，完全脫離流道中心，形成無障礙的流體通道。關閉時，閘板在氣壓作用下緊密貼合，通過陶瓷材質的平滑表面實現可靠的密封效果，有效阻止介質流通。

密封機制：閥門設計中包含陶瓷軌道條和助力彈簧，確保閘板在運動過程中穩定且不發生偏移，同時保證了閘板與閥座之間的密封接觸，減少泄漏風險。

氣動陶瓷雙閘板閥結構特點

耐磨損與腐蝕：陶瓷材質（通常為氧化鋁或氧化鋯）具有較高的硬度和化學穩定性，能有效抵御高磨損和強腐蝕性介質的侵蝕，延長閥門使用壽命。

雙閘板設計：兩個平行布置的陶瓷閘板增強了密封的可靠性和耐用性，特別適合干粉、顆粒狀物料的控制，減少卡堵和積灰現象。

簡單易用：結構設計簡單，安裝和維護方便，通過法蘭連接易于集成到現有的管道系統中，且支持手動和電動兩種驅動方式，滿足不同操作需求。

應用廣泛：廣泛應用于電力、礦業、水泥、面粉加工等行業的干粉物料輸送系統，如干灰處理、礦粉輸送、面粉管道等，特別是在需要高度密封性和耐磨性的工況下。

維護與檢修：盡管陶瓷材質提高了閥門的耐用性，但一旦損壞，陶瓷部件的更換可能較為復雜，需要的工具和技術支持。

綜上所述，氣動陶瓷雙閘板閥以其出色的密封性能、耐磨損和耐腐蝕特性，在處理高磨損和腐蝕性介質的工況下展現出優勢，是重工業和精細加工領域中不可或缺的控制元件。
